- 脫硫系列
-
- 雙堿法脫硫系統 產品型號：
產品介紹
系統構成 System Componengs
SPX型脫硫塔、再生反應系統、強制氧化系統、循環水系統、泵及循環管道系統、DCS控制系統、灰水處理系統、副產品石膏處理系統。
雙堿法脫硫簡介 Dual-alkali FGD Profile
雙堿法煙氣脫硫工藝，實際上是為了克服石灰石/石灰法容易結垢的缺點并進一步提高脫硫效率而發展起來的，它的特點是：先用NaOH的水溶液在脫硫塔內吸收SO2后排出塔外，然后在再生反池池用石灰將吸收了SO2的吸收液再生，再生后含NaOH的吸收液返回吸收塔再用。而SO2則以石膏的形式沉淀析出，得到CaSO4·2H2O（石膏），因?yàn)槠涔腆w生成物（石膏）的反應不在吸收塔內進行，因而避免了石灰石/石灰法容易結垢的問題。
NaOH易溶于水可循環使用，脫硫過程只消耗氫氧化鈣。達到脫硫率高，運行費用低的目的。
雙堿法脫硫化學反應式 Duai-alkali FGD chemical reaction-type
其工藝可分兩個過程進行：
洗滌過程中主要反應式：
其一，NaOH在吸收塔內吸收SO2：
2NaOH+SO2=Na2SO3+H2O
Na2SO3+SO2+H2O=2NaHSO2
Na2CO3+SO2=Na2CO3+CO2
其二，將吸收了SO2的吸收液送至再生反應池，進行吸收液的再生和固體副產品的析出，如以NaOH作為脫硫劑,用石灰Na(OH)2對吸收液進行再生，則在再生反應池中進行如下置換反應：
Na(OH)2+Na2SO3=2NaOH+CaSO3
Ca(OH)2+2NaHSO3=Na2SO3+CaSO3·1/2H2O+3/2H2O
SPX型脫硫塔、再生反應系統、強制氧化系統、循環水系統、泵及循環管道系統、DCS控制系統、灰水處理系統、副產品石膏處理系統。
雙堿法脫硫簡介 Dual-alkali FGD Profile
雙堿法煙氣脫硫工藝，實際上是為了克服石灰石/石灰法容易結垢的缺點并進一步提高脫硫效率而發展起來的，它的特點是：先用NaOH的水溶液在脫硫塔內吸收SO2后排出塔外，然后在再生反池池用石灰將吸收了SO2的吸收液再生，再生后含NaOH的吸收液返回吸收塔再用。而SO2則以石膏的形式沉淀析出，得到CaSO4·2H2O（石膏），因?yàn)槠涔腆w生成物（石膏）的反應不在吸收塔內進行，因而避免了石灰石/石灰法容易結垢的問題。
NaOH易溶于水可循環使用，脫硫過程只消耗氫氧化鈣。達到脫硫率高，運行費用低的目的。
雙堿法脫硫化學反應式 Duai-alkali FGD chemical reaction-type
其工藝可分兩個過程進行：
洗滌過程中主要反應式：
其一，NaOH在吸收塔內吸收SO2：
2NaOH+SO2=Na2SO3+H2O
Na2SO3+SO2+H2O=2NaHSO2
Na2CO3+SO2=Na2CO3+CO2
其二，將吸收了SO2的吸收液送至再生反應池，進行吸收液的再生和固體副產品的析出，如以NaOH作為脫硫劑,用石灰Na(OH)2對吸收液進行再生，則在再生反應池中進行如下置換反應：
Na(OH)2+Na2SO3=2NaOH+CaSO3
Ca(OH)2+2NaHSO3=Na2SO3+CaSO3·1/2H2O+3/2H2O
再生的NaOH和Na2SO3等脫硫劑可以循環使用

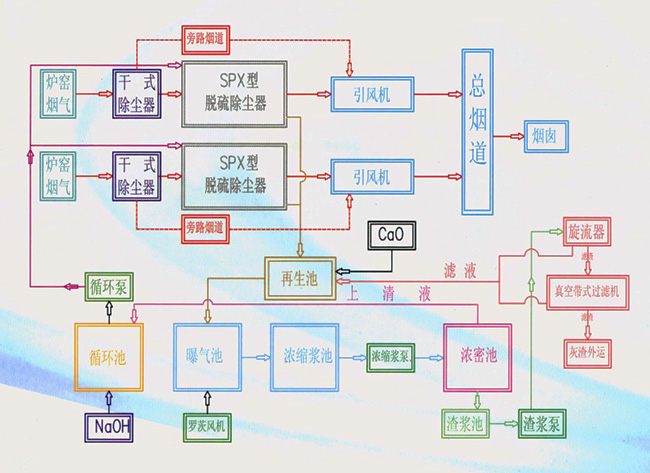

鈉鈣雙堿法脫硫工藝流程圖
Sodium-calcium dual-alkali FGD Process Flow Diagram
